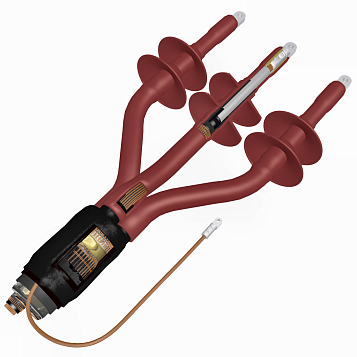

Муфта 3ПКНтпБ 6-300-Пр-Al

  • Розничная цена: 6 249.60 Р

Под заказ. Срок изготовления 21 день.

3 - количество токопроводящих жил в кабеле;
П - для кабеля с изоляцией из сшитого полиэтилена;
К - тип муфты - концевая;
Н - вид установки - наружная;
т - в конструкции применены термоусаживаемые изделия;
п - в конструкции применена перчатка;
Б - для бронированного кабеля;
6 - на напряжение 6 кВ;
300 - сечение токопроводящей жилы кабеля, кв. мм;

Назначение, краткая характеристика:
Концевая муфта наружной установки на основе термоусаживаемых изделий предназначена для оконцевания кабеля бронированного металлическими лентами, с пластмассовой  изоляцией на переменное напряжение 6 кВ, частотой 50 Гц.
Климатическое исполнение муфт В, категория размещения 1 по ГОСТ 15150-69.

Технологические особенности:
Жила заземления с напрессованным на нее наконечником соединяется с медным экраном и броней с помошью непаяного соединения.Узел заземления изолируется термоусаживаемой трубкой. Корешок разделки герметизируется эластомерным герметиком и изолируется перчаткой.
Жилы кабеля изолируются термоусаживаемыми трубками которые одеваются на пальцы перчатки. Наконечники герметизируются эластомерным герметиком и изолируются трубками. Для увеличения пути тока утечки устанавливаются юбки-изоляторы.

Особенности комплектации:
В комплект муфты входят материалы для оконцевания трехжильного кабеля.
Муфта комплектуется наконечником на диапазон сечений (35, 50, 70, 95, 120,150,185, 240, 300 кв. мм)  из АL сплава  с наконечниками под опрессовку, которые могут применяться с кабелем  с АL  токопроводящими жилами и обеспечивают контактное соединение соответствующее требованиям ГОСТ 10434-82.
Для кабелй с сечением токопроводящих жил 300 кв. мм при заказе необходимо указать вариант исполнения наконечника типа НС см. чертеж наконечников в разделе "Дополнительная документация"


Типы кабеля с которым применяются:
- АПвБВ-6, АПвБП-6, АПвБП2г-6, АПвБПг-6, АПвБПу-6, АПвБПу2г-6 АПвБПуг-6; ПвБВ-6, ПвБП-6, ПвБП2г-6, ПвБПг-6, ПвБПу-6, ПвБПу2г-6, ПвБПуг-6.

По требованию Заказчика муфта может поставляться:
· комплектом для оконцевания трех одножильных кабелей, пример для заказа - 1ПКВт6-В-70-В-3ф;
· без наконечника, пример для заказа - 1ПКНт6-70/120-бн;
· с наконечниками на диапазон сечений:- 1ПКВт6-35/50-В; - 1ПКВт6-70/120-В; - 1ПКВт6-150/240-В. В комплект муфты входит наконечник с контактными винтами со срывающимися при затягивании головками для оконцевания экрана кабеля:
· на сечение экрана до 50 кв. мм для муфт предназначенных для кабелей с сечениями токопроводящей жилы от 35 до 185 кв. мм;
· на сечение экрана до 95 кв. мм для муфт предназначенных для кабелей с сечениями токопроводящей жилы от 240 до 300 кв. мм.
Если сечение экрана Вашего кабеля отличается от указанных значений - сообщите об этом при заказе.
· с наконечниками под опрессовку по ГОСТ 9581-80, пример для заказа  - 1ПКВНтп6- 70-Пр-Cu следующих сечений  35, 50, 70, 95, 120, 150, 240 кв. мм или ГОСТ 9581-80 из  медного сплава с наконечниками под опрессовку.
· с узлом заземления для ленточного экрана по жилам (указать тип экрана при заказе).








  • Артикул: 3pkntpb06x300pral
  • Габаритные размеры: 1370*145*220 мм
  • Срок изготовления: 21 день
  • Производитель: АО ПЗЭМИ
  • Вес : 4.2 кг
