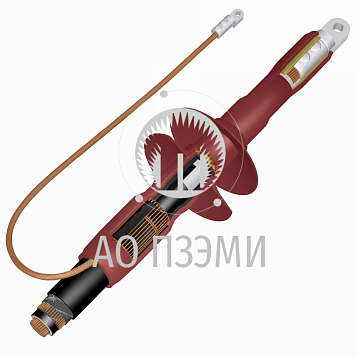

Муфта 1ПКНт 6-300-Пр-Al

Производитель

АО ПЗЭМИ

Артикул

1pknt06x300pral

Габаритные размеры

550*145*145 мм

Срок изготовления

21 день.

Вес

1.9 кг

4 683.60 Р

Под заказ. Срок изготовления 21 день.

Описание

Характеристики

Документация

Описание:

1 - количество токопроводящих жил в кабеле;
П - для кабеля с изоляцией из сшитого полиэтилена;
К - тип муфты - концевая;
Н - вид установки - наружная;
т - в конструкции применены термоусаживаемые изделия;
6 - на напряжение 6 кВ;
300 - сечение токопроводящей жилы кабеля, кв. мм;

Назначение, краткая характеристика:
Концевая муфта внутренней установки на основе термоусаживаемых изделий предназначена для оконцевания одножильного кабеля с изоляцией из сшитого полиэтилена, с экраном из медных проволок, на переменное напряжение 6 кВ, частотой 50 Гц.
Климатическое исполнение муфт В, категория размещения по ГОСТ 15150-69 - 5.

Технологические особенности:
Разделка кабеля после установки элементов выравнивания электрического поля и с установленным на жилу наконечником изолируется термоусаживаемой трубкой.Наконечник герметизируется эластомерным герметиком. Для оконцевания экрана используется наконечник с контактными винтами со срывающимися головками.

Особенности комплектации:
В комплект муфты входят материалы для оконцевания одного одножильного кабеля.
Муфта комплектуется наконечником на диапазон сечений (35, 50, 70, 95, 120,150,185, 240, 300 кв. мм) из АL с наконечниками под опрессовку, которые могут применяться с кабелем, с АL токопроводящими жилами и обеспечивают контактное соединение соответствующее требованиям ГОСТ 10434-82.

Применение:
Применяется для кабелей типа: АВВг-6, ВВГ-6, или их аналоги

По требованию Заказчика муфта может поставляться:
· комплектом для оконцевания трех одножильных кабелей, пример для заказа - 1ПКВт6-В-70-В-3ф;
· без наконечника, пример для заказа - 1ПКНт6-300-бн;
· с наконечниками на диапазон сечений:- 1ПКВт6-300-В; - 1ПКВт6-70/120-В; - 1ПКВт6-150/240-В. Муфта комплектуется наконечником типа НС из алюминиевого сплава с контактными винтами со срывающимися при затягивании головками, который может применяться с кабелем, как с медными, так и с алюминиевыми токопроводящими жилами и обеспечивает контактное соединение соответствующее требованиям ГОСТ 10434-82.Для кабелей с сечением токопроводящей жилы 300 кв. мм и более при заказе необходимо указать вариант исполнения наконечника типа НC, см. чертеж наконечников в разделе "Дополнительная документация"
· с наконечниками под опрессовку по ГОСТ 9581-80, пример для заказа - 1ПКВНтп6- 70-Пр-Cu следующих сечений 35, 50, 70, 95, 120, 150, 240 кв. мм или ГОСТ 9581-80 из медного сплава с наконечниками под опрессовку.
