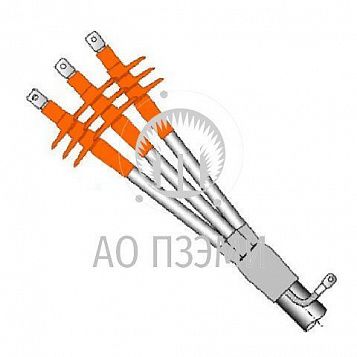

Муфта КВтп-35-185

  • Розничная цена: 29 436.00 Р

Под заказ. Срок изготовления 14 дней.

К - тип муфты - концевая;
В- вид установки - внутренняя;
т - в конструкции применены термоусаживаемые изделия;
п - в конструкции применена перчатка;
35 - на напряжение 35 кВ;
185 - сечение токопроводящей жилы кабеля, кв. мм.

Назначение, краткая характеристика:
Концевая муфта внутренней установки на основе термоусаживаемых изделий предназначена для оконцевания трежильного кабеля с бумажной, пропитанной изоляцией и отдельно освинцованными токопроводящими жилами на переменное напряжение 35 кВ, частотой 50 Гц.
Климатическое исполнение муфт В, категория размещения 1 для наружной установки, 2-5 для внутренней установки по ГОСТ 15150-69.

Технологические особенности:
Жила заземления с напрессованным на нее наконечником соединяется с броней и оболочкой кабеля пайкой. Узел заземления герметизируется перчаткой. На токопроводящую жилу усаживаются маслостойкие трубки и трубки стресс-контроля с применением выравнивающего эластомерного герметика. Наконечник герметизируются эластомерным герметиком и изолируются трекингостойкой термоусаживаемой трубкой.
Для увеличение пути тока утечки устанавливаются юбки-изоляторы, для муфты внутренней установки - 4, для наружной установки - 5.

Особенности комплектации:
Муфта комплектуется наконечниками из алюминиевого сплава с контактными винтами со срывающимися при затягивании головками, которые могут применяться с кабелем, как с медными, так и с алюминиевыми токопроводящими жилами и обеспечивают контактное соединение соответствующее требованиям ГОСТ 10434-82.

По требованию заказчика муфта может поставляться:
· на другие сечения токопроводящих жил кабеля, а также на кабель без брони.

Тип кабеля с которым применяются:
АОСБлУ-35, АОСБлГУ-35, АОСБлнУ-35, АОБлУ-35, АОБ2лУ-35, АОБлШвУ-35,ОСБлУ-35,ЦАОСБлУ-35,ЦОСБлУ-35 или их аналоги
  • Артикул: kvtpx35x185
  • Габаритные размеры: 1100*400*140 мм
  • Срок изготовления: 14 дней
  • Производитель: АО ПЗЭМИ
  • Вес : 8.9 кг
