Муфта 1ПКНт35- 70-В

  • Розничная цена: 5 580.00 Р

Под заказ. Срок изготовления 14 дней.

1 - количество токопроводящих жил в кабеле;
П - для кабеля с изоляцией из сшитого полиэтилена;
К - тип муфты - концевая;
Н - вид установки - наружная;
т - в конструкции применены термоусаживаемые изделия;
35 - на напряжение 35 кВ;
70 - сечение токопроводящей жилы кабеля, кв. мм;
В - в комплекте с наконечником с контактными винтами со срывающимися головками.

Назначение, краткая характеристика:

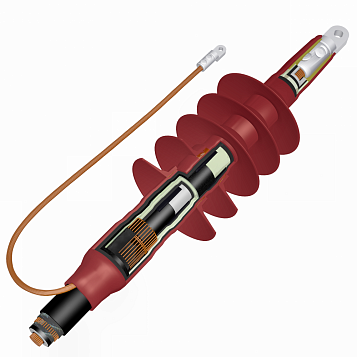

Концевая муфта наружной установки на основе термоусаживаемых изделий предназначена для оконцевания одножильного кабеля с изоляцией из сшитого полиэтилена, с экраном из медных проволок на переменное напряжение 35 кВ, частотой 50 Гц.
Климатическое исполнение муфт В, категория размещения по ГОСТ 15150-69 - 1.

Технологические особенности:
Разделка кабеля после установки элементов выравнивания электриxеского поля и с установленным на жилу наконечником изолируется термоусаживаемой трубкой.Наконечник герметизируются эластомерным герметиком.
Для оконцевания экрана используется наконечник с контактными винтами со срывающимися головками.Для увеличения пути тока утечки устанавливаются юбки-изоляторы.

Внимание! В комплект муфты входят материалы для оконцевания одного одножильного кабеля.
Муфта комплектуется наконечником типа НС из алюминиевого сплава с контактными винтами со срывающимися при затягивании головками, который можетприменяться с кабелем, как с медными, так и с алюминиевыми токопроводящими жилами и обеспечивает контактное соединение соответствующее требованиям ГОСТ 10434-82.
Для кабелей с сечением токопроводящей жилы 300 кв. мм и более при заказе необходимо указать вариант исполнения наконечника типа НC.

В комплект муфты входит наконечник с контактными винтами со срывающимися при затягивании головками для оконцевания экрана кабеля:
· на сечение экрана до 50 кв. мм для муфт предназначенных для кабелей с сечениями токопроводящей жилы от 35 до 185 кв. мм;
· на сечение экрана до 95 кв. мм для муфт предназначенных для кабелей с сечениями токопроводящей жилы от 240 до 800 кв. мм.
Если сечение экрана Вашего кабеля отличается от указанных значений - сообщите об этом при заказе.

По требованию Заказчика муфта может поставляться:
· комплектом для оконцевания трех одножильных кабелей, пример для заказа - 1ПКНт35-70-В-3ф;
· без наконечника, пример для заказа - 1ПКНт35-70-бн;
· с наконечниками на диапазон сечений, пример для заказа 1ПКНт35-70/120-В, 1ПКНт35-150/240-В;
· с наконечником под опрессовку по ГОСТ 7386-80 следующих сечений 35, 50, 70, 95, 120, 240 кв. мм, пример для заказа - 1ПКНт35-70-Пр-Cu или ГОСТ 9581-80 следующих сечений 35, 50, 70, 95, 120, 240 кв. мм, пример для заказа - 1ПКНт35-70-Пр-Al;
· с узлом заземления для ленточного экрана (указать тип экрана при заказе).
  • Артикул: 1pkntp35x070v
  • Габаритные размеры: 1000*200*145 мм
  • Срок изготовления: 14 дней
  • Производитель: АО ПЗЭМИ
  • Вес : 2.2 кг
