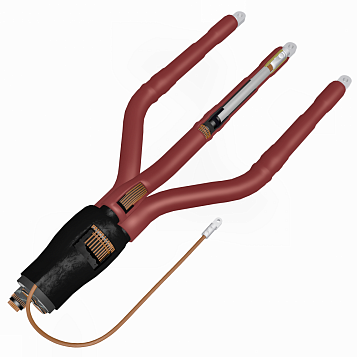

Муфта 3ПКНтпБ20-150/300-бн

  • Розничная цена: 12 018.00 Р

Под заказ. Срок изготовления 14 дней.

3 - количество токопроводящих жил в кабеле;
П - для кабеля с изоляцией из сшитого полиэтилена;
К - тип муфты - концевая;
Н - вид установки - наружная;
т - в конструкции применены термоусаживаемые изделия;
3 - количество токопроводящих жил в кабеле;
П - для кабеля с изоляцией из сшитого полиэтилена;
К - тип муфты - концевая;
Н - вид установки - наружная;
т - в конструкции применены термоусаживаемые изделия;
п - в конструкции применена перчатка;
Б- для бронированного кабеля;
20 - на напряжение 20 кВ;
150/300 - сечение токопроводящих жил кабеля, кв. мм;
бн - без наконечников.

Назначение, краткая характеристика:
Концевая муфта наружной установки на основе термоусаживаемых изделий предназначена для оконцевания трехжильного кабеля бронированного металлическими лентами, в общей оболочке, с изоляцией из сшитого полиэтилена, каждая жила которого имеет экран из медных проволок на переменное напряжение 20 кВ, частотой 50 Гц.
Климатическое исполнение муфт В, категория размещения по ГОСТ 15150-69 - 1.

Технологические особенности:
Корешок разделки кабеля и узел заземления экрана герметизируется с помощью термоусаживаемой трубки, перчатки и эластомерного гидрофобного герметика. Соединение брони с экраном непаяное.Для увеличения пути тока утечки устанавливаются юбки-изоляторы.
Разделка каждой жилы кабеля после установки элементов выравнивания электрического поля и с установленным на жилы наконечниками изолируются термоусаживаемыми трубками. Наконечники герметизируются эластомерным герметиком. Для оконцевания экрана используется наконечник с контактными винтами со срывающимися головками.

Особенности комплектации:
Муфта не комплектуется наконечниками.
В комплект муфты входит наконечник с контактными винтами со срывающимися при затягивании головками для оконцевания экрана кабеля:
· на сечение экрана до 50 кв. мм для муфт предназначенных для кабелей с сечениями токопроводящей жилы от 35 до 185 кв. мм;
· на сечение экрана до 95 кв. мм для муфт предназначенных для кабелей с сечениями токопроводящей жилы от 240 до 300 кв. мм.
Если сечение экрана Вашего кабеля отличается от указанных значений - сообщите об этом при заказе.

По требованию Заказчика муфта может поставляться:
· с наконечником, пример для заказа - 3ПКНтп20-70-В;
· с наконечниками на диапазон сечений, пример для заказа 3ПКНтп20-70/120-В, 3ПКНтп20-150/240-В.
· с наконечниками под опрессовку по ГОСТ 7386-80 следующих сечений 35, 50, 70, 95, 120, 240 кв. мм, пример для заказа - 3ПКНтп20-70-Пр-Cu или ГОСТ 9581-80 следующих сечений 35, 50, 70, 95, 120, 240 кв. мм, пример для заказа - 3ПКНтп20-70-Пр-Al;
· с узлом заземления для ленточного экрана (указать тип экрана при заказе).

Типы кабеля с которыми применяются муфты:
ПвБВ-20, ПвБП-20, ПвБПг-20, АПвБВ-20, АПвБП-20, АПвБПг-20, или их аналоги.
  • Артикул: 3pkntpb20x150х240bn
  • Срок изготовления: 14 дней
  • Производитель: АО ПЗЭМИ
