Муфта 1ПКВт10-500/625-В-3Ф

Производитель
АО ПЗЭМИ
Артикул
1pkvt10x500x625v3f
Габаритные размеры
мм
Срок изготовления
Уточнить срок изготовления по телефону: +7 (495) 798-00-46
Вес
Уточните у производителя
19 236.00 Р
Уточнить срок изготовления через или по телефону: +7 (495) 798-00-46
шт.
Описание
Характеристики
Документация

Описание:

1 - количество токопроводящих жил в кабеле;
П - для кабеля с изоляцией из сшитого полиэтилена;
К - тип муфты - концевая;
В - вид установки - внутренняя;
т - в конструкции применены термоусаживаемые изделия;
10 - на напряжение 10 кВ;
500 - сечение токопроводящей жилы кабеля, кв. мм;
В - в комплекте с наконечником с контактными винтами со срывающимися головками.
3Ф - комплект для оконцевания трех одножильных кабелей.

Назначение, краткая характеристика:

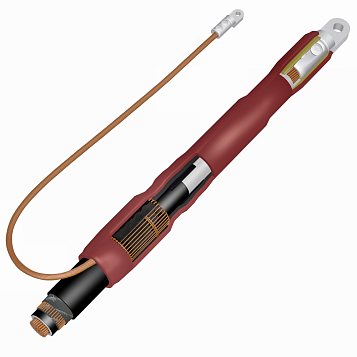

Концевая муфта внутренней установки на основе термоусаживаемых изделий предназначена для оконцевания одножильного кабеля с изоляцией из сшитого полиэтилена, с экраном из медных проволок, на переменное напряжение 10 кВ, частотой 50 Гц.
Климатическое исполнение муфт В, категория размещения по ГОСТ 15150-69 - 5.

Технологические особенности:
Разделка кабеля после установки элементов выравнивания электрического поля и с установленным на жилу наконечником изолируется термоусаживаемой трубкой.
Наконечник герметизируется эластомерным герметиком.
Для оконцевания экрана используется наконечник с контактными винтами со срывающимися головками.

Особенности комплектации:
Внимание! В комплект муфты входят материалы для оконцевания трех одножильных кабелей.
Муфта комплектуется наконечником типа НС из алюминиевого сплава с контактными винтами со срывающимися при затягивании головками, который может применяться с кабелем, как с медными, так и с алюминиевыми токопроводящими жилами и обеспечивает контактное соединение соответствующее требованиям ГОСТ 10434-82.
Для кабелей с сечением токопроводящей жилы 300 кв. мм и более при заказе необходимо указать вариант исполнения наконечника типа НC, см. чертеж наконечников в разделе "Дополнительная документация".

В комплект муфты входит наконечник с контактными винтами со срывающимися при затягивании головками для оконцевания экрана кабеля:
· на сечение экрана до 50 кв. мм для муфт предназначенных для кабелей с сечениями токопроводящей жилы от 35 до 185 кв. мм;
· на сечение экрана до 95 кв. мм для муфт предназначенных для кабелей с сечениями токопроводящей жилы от 240 до 800 кв. мм.
Если сечение экрана Вашего кабеля отличается от указанных значений - сообщите об этом при заказе.

Применение:
Применяется для кабелей типа:
-  АПвВ-10, АПвП-10, АПвП2г-10, АПвПг-10, АПвПу-10, АПвПу2г-10, АПвПуг-10;
-  ПвВ-10, ПвП-10, ПвП2г-10, ПвПг-10, ПвПу-10, ПвПу2г-10, ПвПуг-10.

Характеристики:

ВидНоменклатуры: Готовая продукция

ТипНоменклатуры: Товар

Код: 9118081

Вес: 0

Производитель: АО ПЗЭМИ
