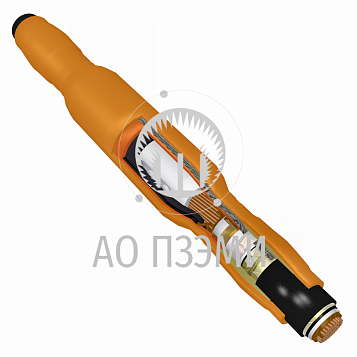

Муфта СттО-500-В СЭТ

Производитель

АО ПЗЭМИ

Артикул

sttox500v0set

Габаритные размеры

1000*200*145 мм

Срок изготовления

14 дней.

Вес

3.2 кг

8 316.00 Р

Под заказ. Срок изготовления 14 дней.

Описание

Характеристики

Документация

Описание:

С - тип муфты - соединительная;
т - в конструкции применены термоусаживаемые изделия;
т - назначение - для трамвайно-троллейбусных линий;
О - для одножильного кабеля;
500 - сечение токопроводящей жилы кабеля, кв. мм;
В - в комплекте с гильзой с контактными болтами со срывающимися головками;
СЭТ - для кабеля с броней из стальной ленты, плакированной с 2-х сторон латунью и 2-4-мя контрольными жилами.

Назначение, краткая характеристика:
Соединительная муфта не распространяющая горение, на основе термоусаживаемых изделий, предназначена для соединения одножильных, бронированных металлическими лентами кабелей с бумажной изоляцией, на постоянное и переменное напряжение до 3 кВ, не распространяющих горение и огнестойких, для стационарной прокладки в тяговых сетях электротранспорта, а также для общепромышленного применения.
Климатическое исполнение УХЛ по ГОСТ 15150-69, категория размещения – 5, а также для прокладки в земле.

Технологические особенности:
Жилы кабелей соединяются гильзой, которая герметизируется эластомерным герметиком не распространяющим горение и изолируется термоусаживаемой трубкой.
В конструкции используется не паяное соединение узлов заземления.
Защитный кожух - термоусаживаемая труба из полимерной композиции не содержащей галогенов, с пониженным газо- дымовыделением.
Муфта комплектуется гильзами ГО и ГН с контактными винтами со срывающимися при затягивании головками, которые применяются, как с медными, так и с алюминиевыми жилами кабелей.

Особенности комплектации:
По требованию заказчика муфта может поставляться без гильзы, пример для заказа - СттО-500-СЭТ-бг.

Применение:
Применяется для кабелей типа:
- КСЭТ, КСЭТ, КСЭТ-нг-LS, КАСЭТ-нг-LS или их аналоги.
