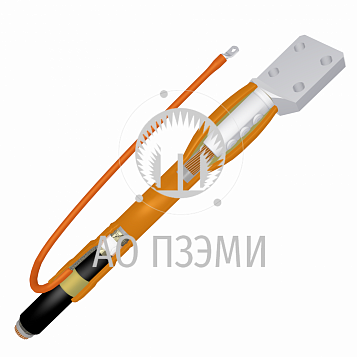

Муфта ПКВНтмОнг-3-800 с нак. НО-800

Производитель

АО ПЗЭМИ

Артикул

pkvntmongx3x800x3

Габаритные размеры

мм

Срок изготовления

Уточнить срок изготовления по телефону: +7 (495) 798-00-46

Вес

Уточните у производителя

7 812.00 Р

Уточнить срок изготовления через или по телефону: +7 (495) 798-00-46

Описание

Характеристики

Документация

Описание:

П - для кабеля с пластмассовой изоляцией;
К - тип муфты - концевая;
ВН - вид установки - внутренняя и наружная;
т - в конструкции применены термоусаживаемые
изделия;
м - назначение - для метрополитена;
О - для одножильного кабеля;
нг - не распространяющая горение;
3 - на напряжение до 3 кВ;
625 - сечение токопроводящей жилы кабеля, кв. мм.

Назначение, краткая характеристика:
Концевая муфта внутренней и наружной установки, не распространяющая горение, на основе термоусаживаемых изделий, предназначена для оконцевания одножильногой, экранированного, бронированного металлическими лентами кабеля с пластмассовой изоляцией, на постоянное и переменное напряжение до 3 кВ, не распространяющего горение и огнестойкого, для стационарной прокладки в тяговых электросетях метрополитена и наземного электротранспорта, а также для общепромышленного применения. Климатическое исполнение В по ГОСТ 15150-69, категория размещения – 2, 3, 4, 5.

Технологические особенности:
Кабель с установленным на него наконечником изолируется термоусаживаемой трубкой из полимерной композиции, не содержащей галогенов, с пониженным дымо- газовыделением.
Наконечник герметизируется эластомерным герметиком не распространяющим горение.
В конструкции используется не паяное соединение узлов заземления и экрана.
Муфта комплектуется наконечниками НО с контактными винтами со срывающимися при затягивании головками, которые применяются, как с медными, так и с алюминиевыми жилами кабелей.

Особенности комплектации:
При заказе муфт с наконечниками на сечение жилы кабеля от 300 до 625 кв. мм необходимо указать вариант исполнения наконечника, см. чертеж наконечников в разделе "Дополнительная документация"
По требованию заказчика муфта может поставляться без наконечника, пример для заказа - ПКВНтмОнг-3-500-бн
